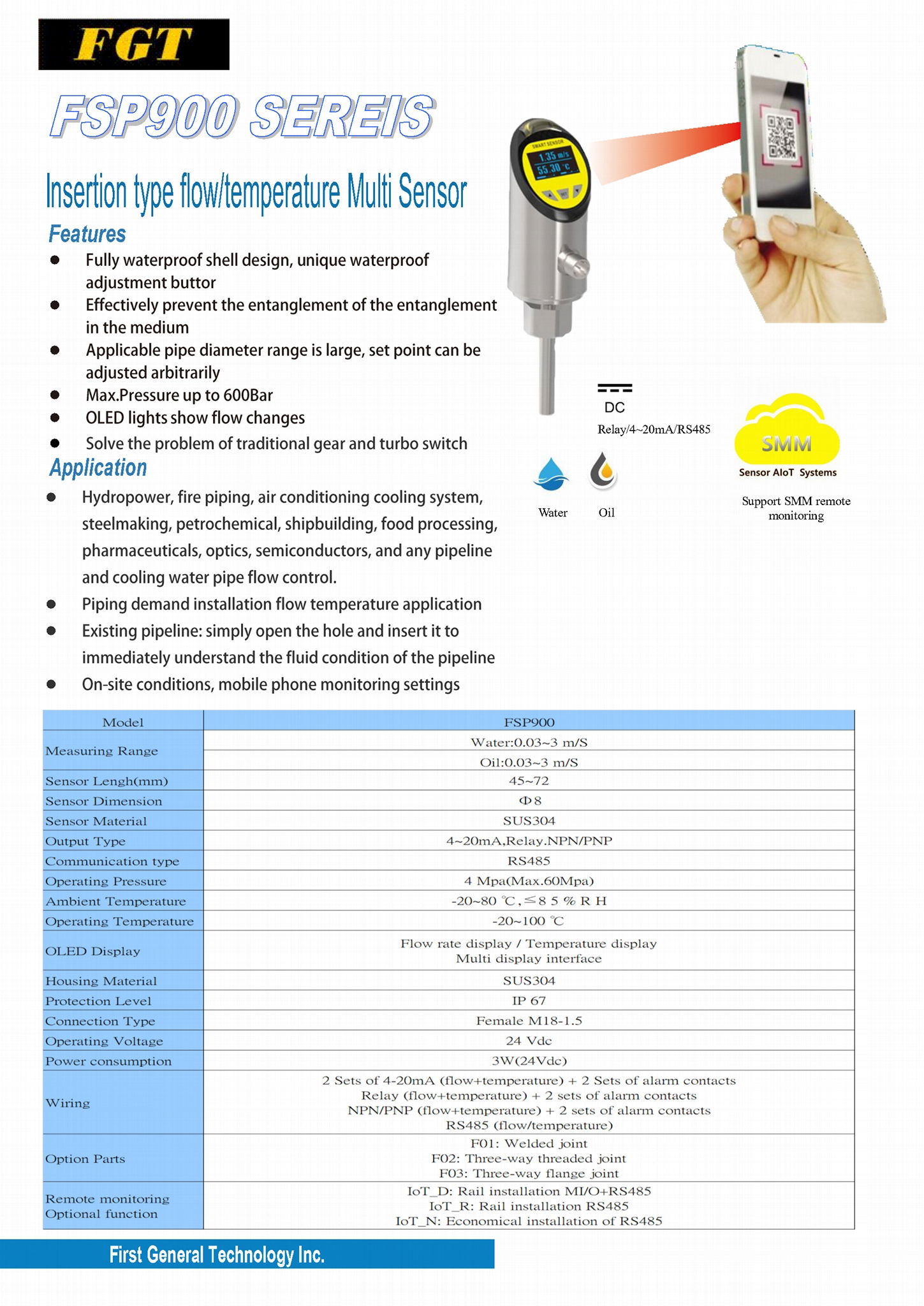

描述
產品特性
- 流量範圍:水:0.03~3 m/S 油:0.03~3 m/S
- 適用管徑尺寸:DN8~DN350
- 檢測流體: 水,油
- 保護等級:IP67
FSP900水流量計/開關
是對水流量自動控制和保護的裝置。變化水流量時，水流對靶片產生的作用力賦予動態時，控制電路吸收或斷開，從而達到自動控制的目的。水流量開關在HVAC空調系統應用相當廣氾
FSP900水流量計/開關

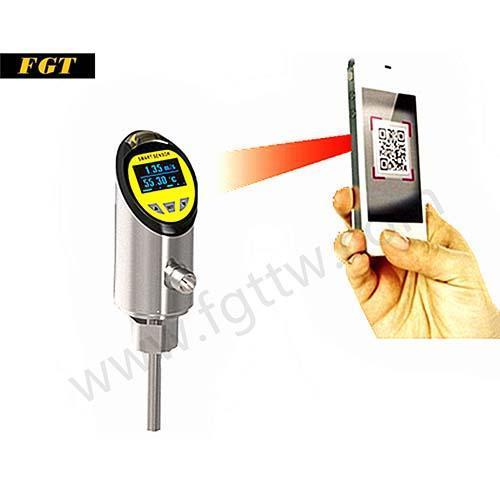

遠端監控設計
端監控設計
IOT模組
FSP900水流量開關的工作原理：
在冷卻水機組應用冷凍水的出水端和水冷冷水機組冷卻水/ 冷凍水的出水端，都會安裝FSP900水流量開關。常閉水流量開關(空調系統正常運行時，水流量開關控制電路是閉合的，這裡指的水流量開關狀態是常閉的)工作過程為：當水流量達到一定值時，FSP900水流量開關閉合，此後壓縮機啟動，空調系統開始運行。如果空調系統中有水洩漏或其他原因導致系統水流量減少，當水流量降低到一定值時，水流量開關斷開，同時壓縮機停機，HVAC空調系統停止運行。
1.冷卻水出水管；2.水冷冷水機組冷凝器；3.水冷冷水機組蒸發器；4.冷凍水出水管；5.FSP900水流量開關。
FSP900水流量開關在空調系統中的安裝位置
FSP900水流量開關的作用：
當空調系統具有足夠水流量時FSP900水流量開關閉合，此後壓縮機啟動，從而保證空調系統安全和高效運行。
1)當冷凍水流量偏小時，蒸發器負荷不足，蒸發溫度偏低，製冷量下降，運行效率降低。
2)當冷凍水流量極小時，蒸發器負荷嚴重不足，蒸發溫度很低，蒸發器結冰(甚至凍裂)，壓縮機吸氣壓力很低。若係統長時間在這種工況下運行，會導致壓縮機因回油困難而被損壞。
3)當水冷冷水機組冷卻水流量偏小時，冷凝器散熱效率偏低，氟系統熱量不能及時全部散出，導致系統冷凝溫度上升，製冷量下降，運行效率降低。
4)當水冷冷水機組冷卻水流量極小時，冷凝器散熱嚴重不足，冷凝溫度上升到很高，壓縮機排氣溫度超高。若係統長時間在這種工況下運行，會導致壓縮機因潤滑油碳化而被損壞。
設計流量值：
舉例說明計算某一製冷量的冷水機組冷凍水水流開關的閉合和斷開流量值的方法。
已知冷水機組的製冷量為32kW，試計算與其匹配的水流開關的閉合和斷開流量值。
1)計算水流開關的閉合流量值機組蒸發器設計水流量(m3/h) 可按式(1)計算：
考慮到水流開關的感應誤差，取水流開關的斷開流量值為(3.1±0.2)m3/h。
FSP900水流量開關的應用：
FSP900水流量開關是採用不銹鋼耐腐蝕插入耐高壓力去檢測水流情況，當有水流時，快速抓取流動中水的流速跟溫度，帶動動作輸出，從而提供水流狀態信號。
安裝要求較高，且在小管徑安裝時阻力較大，在彎曲管路上不能安裝。安裝在小管徑或水流量較小時易受水流的抖動而頻繁動作。FPS900水流量開關也解決傳統設計流量開關問題,安裝在大管徑彎頭處時容易造成靶片斷裂得到有效解決辦法。
管路靜壓衝擊波紋管，且波紋管頻繁動作容易疲勞。
FSP900水流量開關
解決靶式流量開關靶片斷裂的原因：
解決在靶式流量開關的靶片的力跟水流速度和靶片的面積有關，流速和靶片面積越大作用在靶片上的力就越大，通常安裝在大管徑的水流開關為了更好的感測水流，現場經常安裝最長的靶片，由於作用在靶片上的力大，致使靶片過度彎曲而失去彈性，嚴重時導致靶片斷裂。
靶式流量開關通常需要離彎頭和閥門距離要在5倍的管徑以上，由於目前大樓的機房面積偏小，無法保證足夠的直管段安裝水流開關，舉例：DN300的管徑，水流開關前後保證有1500m的直管段幾乎不可能，這是許多現場水流開關發生故障的一個非常重要的原因。
在彎曲的管道中，由於彎曲管壁的導流作用，其內側流速增大，外側流速逐漸減小，形成了各個過流斷面的梯形速度分佈規律，致使整個靶片受力不均而斷裂。
水泵每次啟停產生的水錘帶來的衝擊將導致靶片過度彎曲或斷裂，管徑越大這種風險就越大。
FSP900水流量開關
可以安裝在更靠近彎頭或閥門處，可以大大減少因為滿足安裝靶式流量開關所需的直管段，節約了工程造價，同時也大大提高了水流保護的穩定性，目前在電子廠已經得到大量的應用。
